名稱：雙聲道電池供電超聲波流量計

詳細信息

產 品特點

? 電池供電/大口徑/多聲路。

? 專為防止異常斷電設計，特別適用于無電源城市供水野外管網。

? 采用先進的低電壓、多脈沖、平衡差分發射接收技術，具有流量測量準確度高、穩定性好、抗干擾能力強、流態適應性好。

? 配接PT1000 溫度傳感器，可實現熱量積算。

產 品原理

1、內置高能鋰電池，微功耗設計，可連續工作5年以上，無需外接電源。
2、現場在線安裝，帶壓開孔，無需截流停水，降低綜合管理成本。
3、滿足城市供水管網分區計量需求，適用多種工業現場。
4、采用超聲波傳播時間差原理，無機械轉動部件，無磨損，運行穩定可靠。
5、采用低電壓、多脈沖、平衡差分發射接收技術，測量精度高。
6、自診斷功能，出現異常情況時，提示錯誤信息，確保安全運行。
7、采用優質換能器，信號穩定，靈敏度高。
8、低始動流量，高準確度，實現雙向測量。
9、抗干擾設計，變頻器環境正常工作。

典型應 用

廣泛應用于石油、化工、冶金、電力、給排水等領域。

性能參數

項目	性能參數
準 確度	0.5 級、1.0 級
流速范圍	0 ～ ±30 m/s
管徑范圍	DN50 ～ DN1600 mm
測量原理	超聲波傳播時間差原理
測量周期	1.0秒
適用介質	水及其它均質液體，并充滿被測管道
顯示器	2行液晶顯示器，累積流量、瞬時流量同屏顯示
顯示內容	正累積量、負累積量、瞬時流量、瞬時流速、運行時間、錯誤代碼、信號強度、信號質量、工作電壓、歷史數據等
最大計量	正累積量：10^9，負累積量、累積熱量：10^8
操作	4位輕觸按鍵
防護等級	主機：IP65 傳感器：IP68
傳感器	安裝形式：插入式承受壓力：≤1.6 MPa
數據通訊	接口RS485、RS232（可選）、M-BUS（可選）協議：MODBUS、CJ/T188、GB/T26831、EN13757
輸入接口	2 路高精度4-20mA 模擬信號 2 路高精度Pt1000 熱電阻信號
輸出接口	1 路光電隔離4-20mA 電流環 1 路光電隔離開關量
數據記錄	具有數據存儲功能，可查閱本日、過去64 天、本月、過去48 月的歷史數據
工作溫度	主機：-30℃ ～ 70℃ 傳感器：-30℃ ～ 120℃
電源	交流85～264V（雙聲道）、直流12～40V、內置鋰電池可連續工作6年以上，無需外接電源，適合各種無電源場合的計量需求（同時支持外接）
功耗	≤4mW 微功耗設計
外形尺寸	285x208x97mm
主機重量	3.7Kg

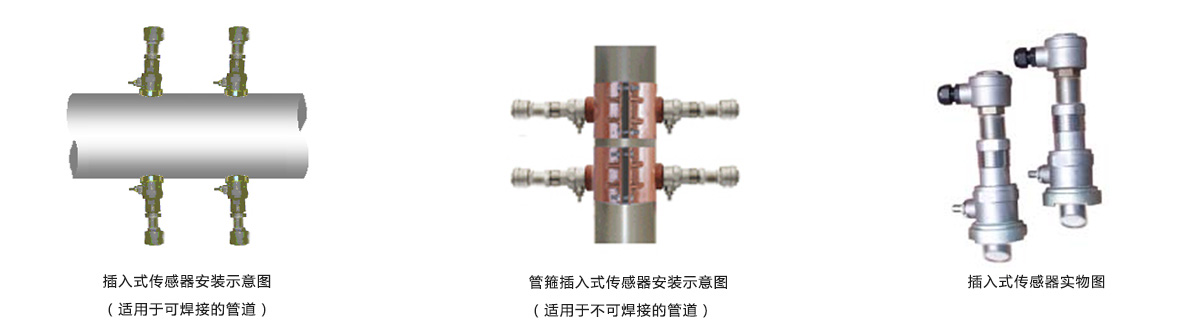

安裝示意圖
