名稱：非滿管超聲波流量計

詳細信息

產 品特點

? 流速測量采用外夾式、插入式和內置式三種安裝方式。適用于市政污水、工廠污水等封閉管道。液位傳感器為管道頂部安裝或內置式安裝。

? 4～20mA、RS232/485接口等多種輸出方式。

? 非線性軟件校正，可保證測量精度。

? 內置流量日、月、年累計器。

? 整機操作簡單、界面友好親切。

? 滿管 / 非滿管均可測量。

原理：速度-面積式

流速采用多普勒原理測量：
管道內任何流動的液體都存在著不連續的擾動，這些不連續的擾動可以是懸浮的固體顆粒或氣泡，或由于流體擾動而引起的界面。這種擾動使反射的超聲波產生多普勒頻移Δf，多普勒頻移Δf是流速的線性函數。通過測量多普勒頻移Δ,即可測量管道內的流速，即v∝Δf。
面積S是通過超聲波液位計測出液面高度h，并據此計算得出。
S是管道內流體的液位h及管道內徑D的函數，即S=f(D?h)
則非滿管管內液體流量為Q=V?S。

典型應 用

市政污水、工業污水、城市排水管道、工廠排放口等封閉管道內流量的測量與監測。

性能參數

項 目	性能參數
準 確度	±2%FS
重復 性	±0.5%
管道內 徑	150mm～3000mm
量程范圍	流速	0.3～6.0m/s
	液位	0～3m
顯示	中英文顯示 5行×10個漢字（5行×20字符）
溫度	主機	-20℃～50℃
	傳感器	-20℃～70℃
電源	85～265VAC
輸出	4～20mA、帶負載能力0～600Ω，RS232/485接口
傳感器電纜長度	6m，可選最長299m
傳感器防爆等級	ExibⅡBT4
防護 等級	IP67
外殼	ABS塑料240×185×120（原裝進口）
重量	1.88Kg

選型代碼

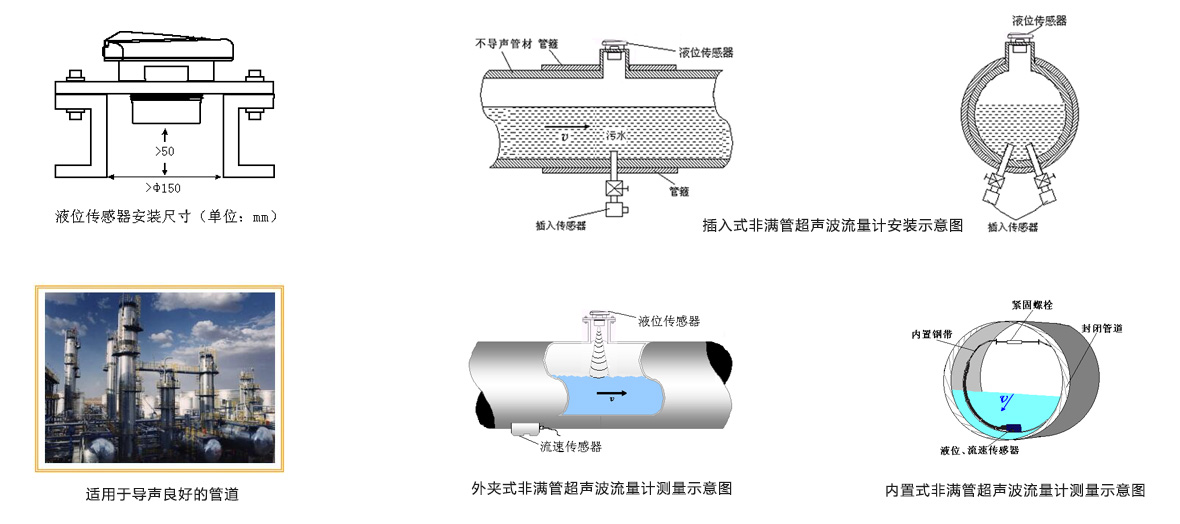

安裝示意圖
