名稱：BYR型碳鋼超聲波熱量表
詳細信息
產 品 特 點
? 采用優質換能器和先進的電子測量技術，保證了流量測量的高準確度和穩定性。
? 低始動流量。無任何機械傳動部件，無磨損，不受惡劣水質影響，維護費用低。
? 內置脈沖、RS485、M-BUS接口，可實現數據遠傳。
? 歐標M-BUS協議，可與西門子PLC通訊。
? 自診斷功能，出現異常情況時，提示錯誤信息，確保安全準確運行。
? 冷熱兩用（采暖、制冷均可計量）。
? 進回水溫度任選，便于施工安裝。
? 獨特的紅外抄表技術，可在數米范圍內輕松抄表。
? 采用專利技術的磁鎖防護表蓋，使熱表免遭陽光直曬和人為破壞。
性 能 優 勢
?采用全新理念設計的雙聲道超聲波熱量表適用于高精度的流量、熱量測量。
?DN50-DN200表體采用精鑄工藝，使二對聲道準確對準，采用模具化生產，使不同批次的儀表性能高度一致。
?率先采用專利技術——裝配式法蘭，使傳感器聲程達到理想狀態，實現高精度測量。同時裝配式法蘭可獨立旋轉，使安裝過程方便、簡單。
?通過了嚴酷的現場工作條件測試，具有較強的工作穩定性。
?準確度等級為1級，可取代進口熱量表。
?歐標M-BUS協議，可與西門子PLC通訊。
?具有單聲道超聲波熱表的所有優點，并強化以下指標：
1、更高的準確度；
2、更小的最小流量。
性 能 參 數
項目
參數
公稱直徑
50
65
80
100
125
150
200
250
300
350
400
450
500
最大流量qs（m3/h）
30
50
80
120
200
300
500
800
1200
1500
1800
2400
3000
常用流量qp（m3/h）
15
25
40
60
100
150
250
400
600
750
900
1200
1500
最小流量qi（m3/h）
0.6
1
1.6
2.4
4
6
10
16
24
30
36
48
60
重量
9
11
12
15
20
28
40
55
80
110
140
160
200
外形尺寸
L(mm)
200
200
225
250
250
300
350
450
500
500
550
590
590
D(mm)
165
185
200
220
250
285
340
405
460
520
580
640
715
H(mm)
440
460
470
490
510
550
610
670
690
755
810
870
930
K(mm)
125
145
160
180
210
240
295
355
410
470
525
585
650
n-MA
4-M16
4-M16
4-M16
8-M16
8-M16
8-M20
12-M20
12-M24
12-M24
16-M24
16-M27
20-M27
20-M30
流量最大讀數（m3）
99999999
熱量最大讀數（GJ）
99999999
準確度等級
2級或3級
壓力損失
<15kPa/qp
最大工作壓力
1.6MPa（2.5MPa需定制）
熱（冷）耗計算
從0.25K開始
溫度范圍
（4-150）℃
溫差范圍
（3-60）℃【（2-60）℃需定制】
溫度分辨率
0.01℃
環境溫度
C級環境（工業安裝）
電池壽命
9年以上
安裝方式
水平、垂直或任意角度安裝
熱（冷）載體
水
溫度傳感器
PT1000鉑電阻
顯示器
八位LCD
防護等級
IP68，表體可浸入水中3米
數據接口
RS485，M-BUS（可選），歐標M-BUS協議，可與西門子PLC通訊
數據存儲
前64個月/日的歷史數據
熱 量 表 參 數
|
公稱口徑 |
最小流量qi（m3/h） |
常用流量qp（m3/h） |
最大流量qs（m3/h） |
|
65 |
0.5 |
25 |
50 |
|
80 |
0.8 |
40 |
80 |
|
100 |
1.2 |
60 |
120 |
|
125 |
2 |
100 |
200 |
|
150 |
3 |
150 |
300 |
|
200 |
5 |
250 |
500 |
|
250 |
8 |
400 |
800 |
|
300 |
12 |
600 |
1200 |
|
350 |
15 |
750 |
1500 |
|
400 |
18 |
900 |
1800 |
|
450 |
24 |
1200 |
2400 |
|
500 |
30 |
1500 |
3000 |

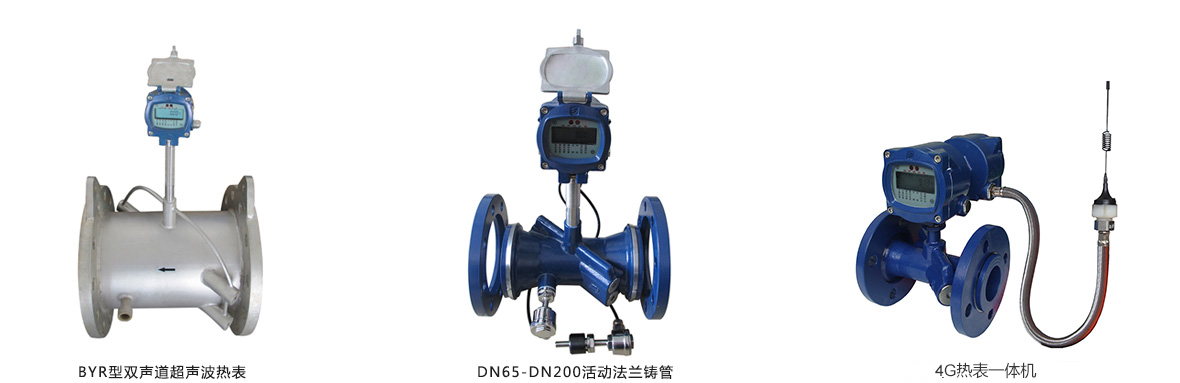

熱 量 表 展 示
